产品概述：
SR8分体式表面粗糙度仪 是一种高精度表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。
适用范围：
金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。
主要特点：
- 机电一体化设计，体积小，重量轻，使用方便；
- 一体式、分体式自由选择测量方式，支持侧向、向上等多种方向测量；
- 采用 DSP 芯片进行控制和数据处理，速度快，功耗低；
- 22个参数及波形Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJis、Ry、Rs、Rsm、Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2；
- 160μm 大量程测量范围（增强型可达320μm）。
- 5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角；
- 简易按键和触摸屏双操作；
- 支持蓝牙打印和手机APP操作；
- 显示信息丰富、直观、可显示全部参数及图形；
- 兼容 ISO、DIN、ANSI、JIS 多个国家标准；
- 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
- 有剩余电量指示图标，提示用户及时充电；
- 可显示充电过程指示
- 连续工作时间大于50个小时
- 超大容量数据存储，可存储 100 组原始数据及波形。
- 实时时钟设置及显示，方便数据记录及存储。
- 具有自动休眠、自动关机等节电功能
- 可靠防电机走死电路及软件设计
- 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说 明信息；
- 人体工学壳体设计，坚固、小巧、便携、可靠性高。
- 中/英文语言选择；
- 可连接电脑和打印机；
- 可打印全部参数或打印用户设定的任意参数。
- 可选配蓝牙、曲面传感器、小孔传感器、测量平台、传感器护套、接长杆、微型打印机等附件。
技术参数
| 名称 | 内容 | |
| 测量
范围 |
Z轴（垂直） | ±80μm/±160 µm（增强型） |
| X轴（水平） | 20mm | |
| 分辨率 | Z轴
（垂直） |
0．01μm/±20μm |
| 0．02μm/±40μm | ||
| 0．04μm/±80μm | ||
| 0．08μm/±160μm | ||
| 测量
项目 |
参数 | Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJis、Ry、Rs、Rsm、
Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2 |
| 标准 | ISO,ANSI,DIN,JIS | |
| 图形 | 支承率曲线，粗糙度轮廓，直接轮廓 | |
| 测量范围 | Ra,Rq | 0.005μm ~ 30μm |
| Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 320μm | |
| Sk | 0 ~ 100% | |
| S,Sm | 1mm | |
| tp | 0 ~ 100% | |
| 滤波器 | RC,PC-RC,Gauss,D-P | |
| 取样长度(lr) | 0.25,0.8,2.5mm | |
| 评定长度（ln） | Ln= lr×n n=1~5 | |
| 传感器 | 测量原理 | 位移式差动电感 |
| 触针 | 金刚石，90锥角，5μm针尖半径 | |
| 测力 | <4mN | |
| 导头 | 硬质合金，滑行方向半径40mm | |
| 滑行速度 | lr=0.25, Vt=0.135mm/s | |
| lr=0.8, Vt=0. 5mm/s | ||
| lr=2. 5, Vt=1mm/s | ||
| 返回 Vt=1mm/s | ||
| 示值误差 | 不大于±10% | |
| 示值变动性 | 不大于6% | |
| 电源 | 内置锂离子充电电池，用DC5V,800mA充电器充电 | |
| 外形尺寸 | 主机：64*53*160mm 驱动器：23*27*115mm | |
| 重量（主机） | 约380g | |
| 工作环境 | 温度：- 20℃~40℃
湿度：<90% RH |
|
| 储存运输环境 | 温度：- 40℃~60℃
湿度：<90% RH |
|
标准配置
| 粗糙度仪主机 | 1台 | 传感器驱动器 | 1个 |
| 驱动器连接线 | 2根 | 标配传感器 | 1个 |
| 多刻线标准样块 | 1块 | 试块支架 | 1块 |
| 可调高度支架 | 1个 | 电源适配器 | 1套 |
| 说明书 | 1本 | 合格证、保修卡 | 1套 |
功能展示

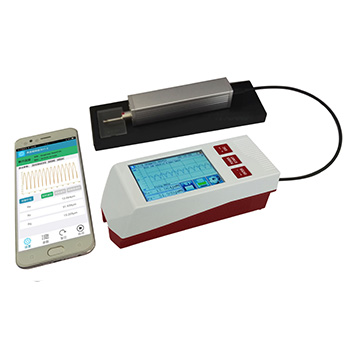

| 选配蓝牙功能： | |
 |
 |

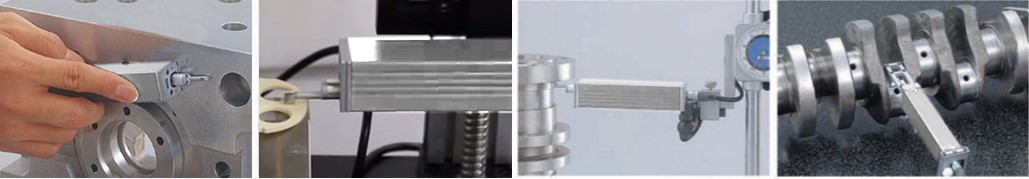

| 测量方向多样化： | |
 |
|
| 3.5英寸TFT： | 22个参数及波形： |
 |
 |

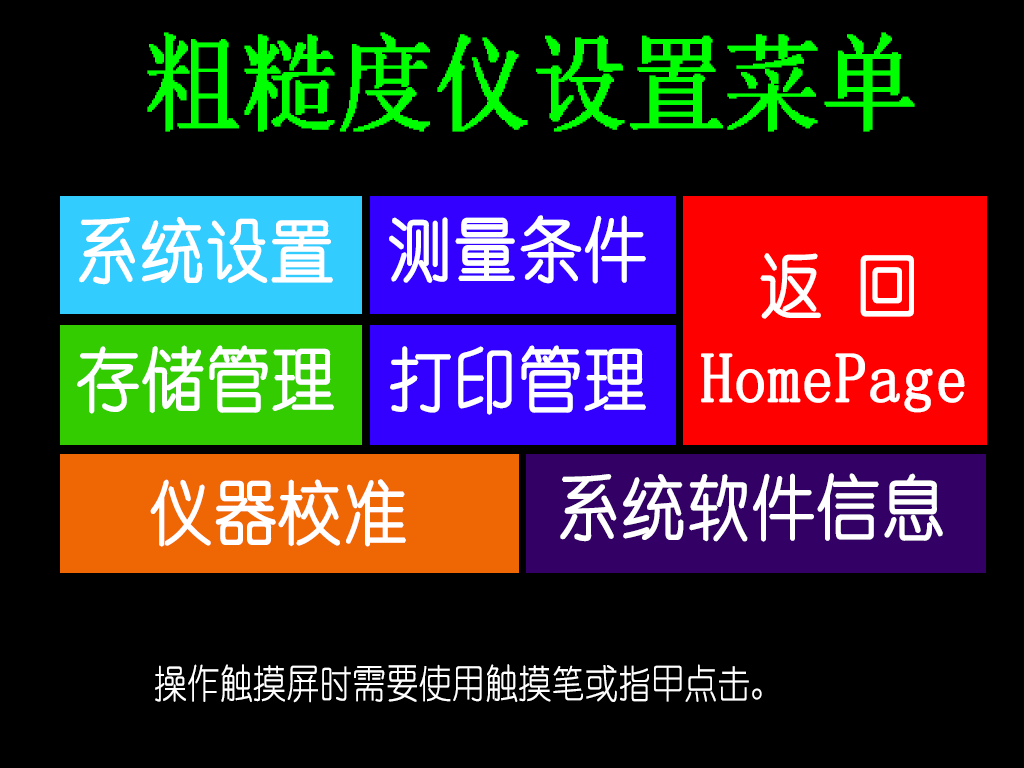

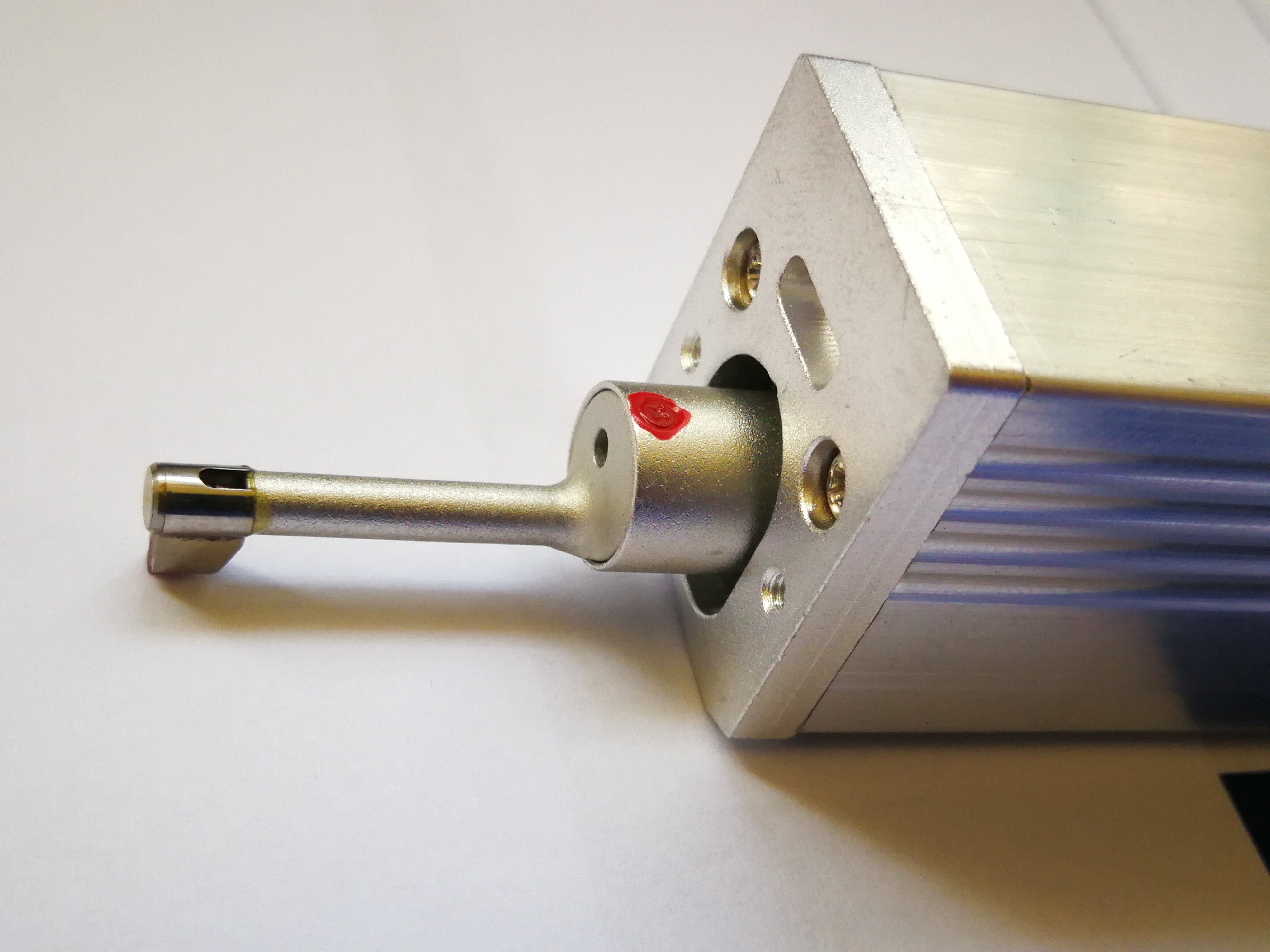

| 触摸式显示屏： | 标配沟槽传感器： |
 |
 |
| 标配高度调节支架： | 可选配磁性表座： |
 |
 |
